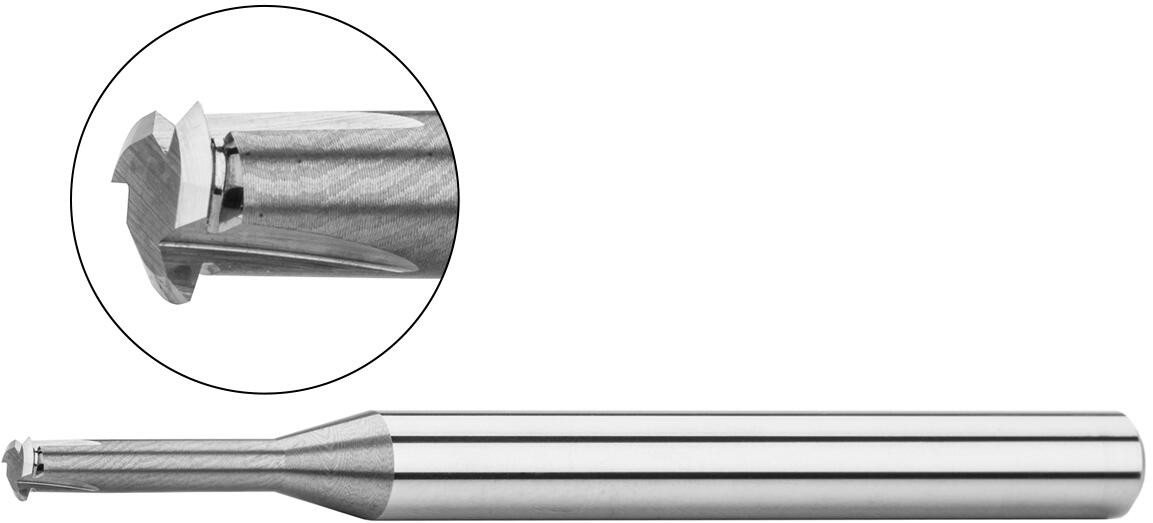

Gewindefräser

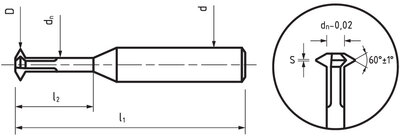

| Gewinde | D | S |
d
h 5 | l1 | l2 | Dn | Artikel Nr. | Preis/St. | Auf Lager | Stückzahl | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| M0,8 | 0,57 | 0,01 | 3 | 39 | 2,4 | 0,27 | S900002.008 | 55,40 € | Nein |
|
|
| M0,9 | 0,64 | 0,01 | 3 | 39 | 2,7 | 0,31 | S900002.009 | 53,71 € | Nein |
|
|
| M1 | 0,71 | 0,015 | 3 | 39 | 3 | 0,35 | S900002.010 | 51,13 € | Nein |
|
|
| M1,2 | 0,91 | 0,015 | 3 | 39 | 3,6 | 0,55 | S900002.012 | 49,48 € | Nein |
|
|
| M1,4 | 1,06 | 0,2 | 3 | 39 | 4,2 | 0,62 | S900002.014 | 47,74 € | Nein |
|
|
| M1,6 | 1,2 | 0,2 | 3 | 39 | 4,8 | 0,69 | S900002.016 | 47,74 € | Nein |
|
|
| M1,8 | 1,35 | 0,2 | 3 | 39 | 5,5 | 0,84 | S900002.018 | 48,55 € | Nein |
|
|
| M2 | 1,5 | 0,2 | 3 | 39 | 6 | 0,92 | S900002.020 | 48,55 € | Ja |
|
|
| M2,5 | 1,9 | 0,025 | 3 | 39 | 7 | 1,27 | S900002.025 | 49,48 € | Ja |
|
|
| M3 | 2,3 | 0,03 | 6 | 66 | 9 | 1,57 | S900002.030 | 53,71 € | Ja |
|
|
| M4 | 3,1 | 0,04 | 6 | 66 | 12 | 2,09 | S900002.040 | 63,06 € | Ja |
|
|
| M5 | 4 | 0,05 | 6 | 66 | 15 | 2,9 | S900002.050 | 64,80 € | Ja |
|
|
| M6 | 4,8 | 0,07 | 6 | 75 | 18 | 3,47 | S900002.060 | 68,23 € | Ja |
|
|
| M8 | 6,5 | 0,08 | 6 | 80 | 22 | 4,85 | S900002.080 | 85,24 € | Nein |
|
|
| M10 | 7,9 | 0,09 | 6 | 80 | 26 | 5,95 | S900002.100 | 93,79 € | Nein |
|
Schnittbedingungen
Material |
Festigkeit |
|---|---|
| P.1 | Automatenstähle, allgemeine Baustähle | ≤ 600 N/mm² |
| P.2 | Allgemine Baustähle, Stahlguss | ≤ 850 N/mm² |
| P.3 | Niedriglegierte Werkzeugstähle | ≤ 1100 N/mm² |
| P.4 | Vergütungsstähle | ≤ 900 N/mm² |
| P.5 | Hochlegierte Werkzugstähle | ≤ 1100 N/mm² |
| P.6 | Werkzeug- und Vergütengsstähle | > 1100 N/mm² |
| M.1 | Rost- und säurebeständige | ≤ 750 N/mm² |
| M.2 | Rost- und säurebeständige | 750 - 850 N/mm² |
| M.3 | Rost- und säurebeständige | > 850 N/mm² |
| N.1 | Aluminimum, Aluminium-Gu legierungen Si (Si ≤ 6%) | ≤ 400 N/mm² |
| N.2 | Aluminium-Gu legierungen Si (Si ≤ 12%) | ≤ 600 N/mm² |
| N.3 | Aluminium-Gu legierungen Si (Si > 12%) | ≤ 600 N/mm² |
Berechnungen Schnittbedingungen
Produkteingeschaften
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
