542375C
3
S350002 Hartmetall (VHM)
Spannelement
Betriebsnorm
Typ N
Werkzeuggeometrie
Mögliche Vorschubrichtungen
Stirn Ausführung
Stirn Ausführung
Öl-kühlung.
VHM
AlTiN Beschichtung

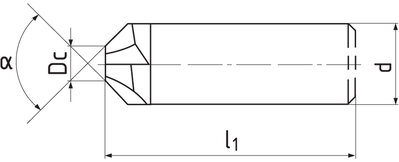

α Dc d
h 6
l1 Z Artikel Nr. Preis/St. Auf Lager Stückzahl
60° 1,2 6 57 4 S350002.060012 16,05 € Ja
60° 1,6 8 63 4 S350002.060016 22,30 € Ja
60° 2 10 72 4 S350002.060020 33,10 € Ja
60° 2,4 12 83 4 S350002.060024 47,86 € Ja
90° 1,2 6 57 4 S350002.090012 16,05 € Ja
90° 1,6 8 63 4 S350002.090016 22,30 € Ja
90° 2 10 72 4 S350002.090020 33,10 € Ja
90° 2,4 12 83 4 S350002.090024 47,86 € Ja

Schnittbedingungen


Material

Festigkeit

Vc
fz(mm/z)
1,2
90°
1,6

2

2,4
fz(mm/z)
1,2
60°
1,6

2

2,4
P.1 | Automatenstähle, allgemeine Baustähle ≤ 600 N/mm² 180 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
P.3 | Niedriglegierte Werkzeugstähle ≤ 1100 N/mm² 100 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
P.5 | Hochlegierte Werkzugstähle ≤ 1100 N/mm² 80 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
M.1 | Rost- und säurebeständige ≤ 750 N/mm² 90 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
M.2 | Rost- und säurebeständige 750 - 850 N/mm² 80 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
K.1 | Temperguss (≤ 240 HB) ≤ 820 N/mm² 140 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
K.2 | Temperguss (≤ 240 HB) > 800 N/mm² 100 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
S.1 | Chrom-Nickellegierungen ≤ 1500 N/mm² 50 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1
H.1 | Gehärte Stahl (< 54 HRC) ≤ 1920 N/mm² 60 0.05 0.07 0.1 0.12 0.03 0.05 0.07 0.1

Berechnungen Schnittbedingungen

Produkteingeschaften

Spannelement

Spannelement

mehr +
Glatter Schaft nach DIN 6535 HA.
Typ N

Typ N

mehr +
Universal einsetzbar. Geeignet für Werkstoffe bis einer Festigkeit von 900 MPa.
Mögliche Vorschubrichtungen

Mögliche Vorschubrichtungen

Stirn Ausführung

Stirn Ausführung

VHM

VHM

mehr +
Hartmetallwerkstoffe zeichnen sich durch hohe Druckfestigkeit, hohe Härte und damit hohe Verschleißfestigkeit, aber auch durch begrenzte Biegefestigkeit und Zähigkeit aus.
Betriebsnorm

Betriebsnorm

Werkzeuggeometrie

Werkzeuggeometrie

mehr +
Drallwinkel = 0°. Spanwinkel = 0°.
Stirn Ausführung

Stirn Ausführung

Öl-kühlung.

Öl-kühlung.

AlTiN Beschichtung

AlTiN Beschichtung

mehr +
Die Beschichtung mit ähnlichen Eigeschaften und sogar mit höherer Härte als TiAlN. Gute thermische Stabilität. Für anspruchsvollste Applikationen einsetzbar. Die Beschichtung zeigt ausgezeichnete Resultate, namenlicht in der Kombination mit dem Stahl HSSE-PM (ASP 2030). Die aus diesem Stahl gefertigten Fräser werden standardmässig mit AlTiN beschichtet.
